Cuerpo XP2 48-Frame

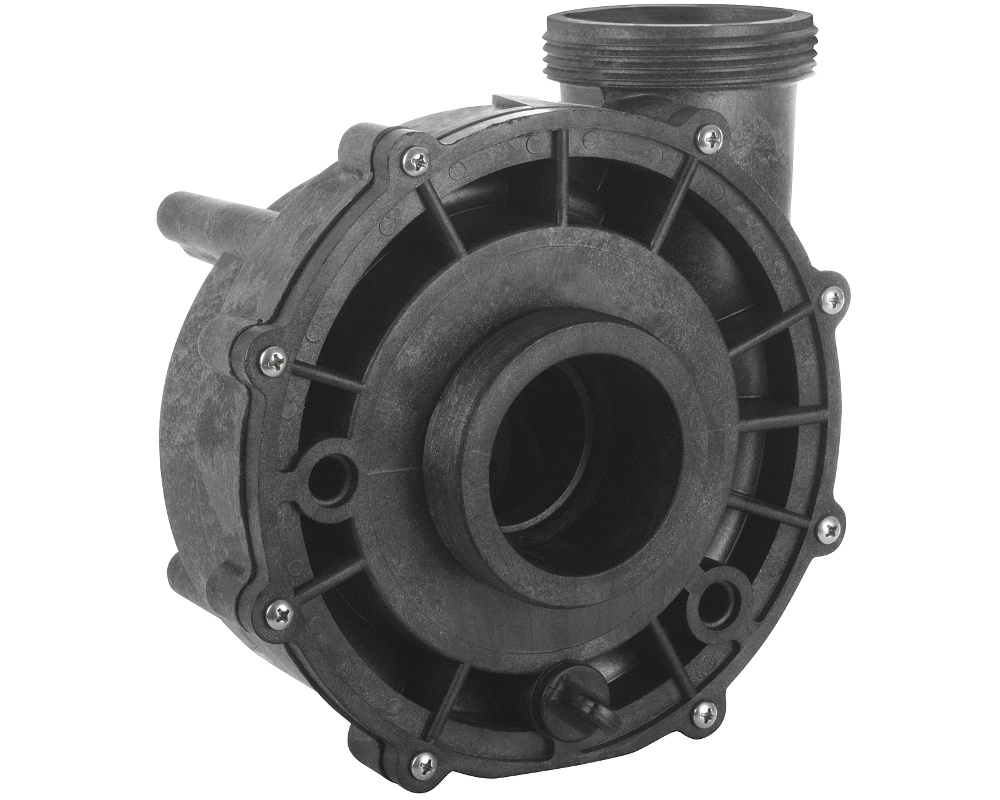

Este cuerpo de bomba de 48-Frame está diseñada para la bomba Aqua-Flo Flo-Master XP2, pero es Waterway quien la fabrica. Se vende con voluta, turbina, junta mecánica, placa frontal y junta.

Recuerde adquirir si es necesario un juego de tornillos #8-32 para fijar el cuerpo de la bomba al motor.

Si tiene alguna duda sobre la medición del bastidor (en 48-Frame o 56-Frame), ¿Qué tamaño tiene mi bomba? ¿48 o 56 Frame? le explicamos cómo medir los entreejes de fijación.

Dimensiones
Diámetro de los pasos de rosca de conexión: 78 mm
Entreejes horizontal y vertical de los puntos de fijación del motor: 91 mm
Entreeje diagonal de los puntos de fijación: 131 mm

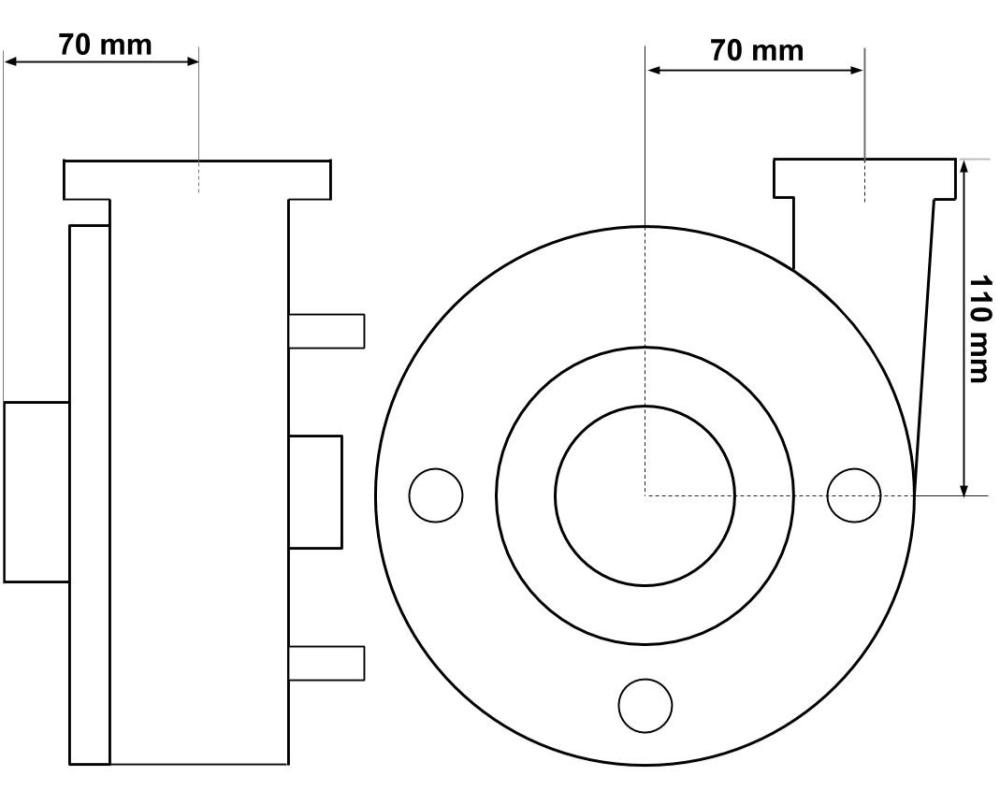

Véanse los esquemas para otras dimensiones.

Conexiones
Retorno y aspiración: conector macho fileteado (de tipo de 2" MBT) con un diámetro exterior de 78 mm
Esta bomba se conecta a tubos de 2". También puede elegir uniones para tubos de 1,5" o 63 mm

Referencias Aqua-Flo
1,5 HP: 9104181500
2,0 HP: 91041820000
2,5 HP: 91041825000
3,0 HP: 9104183000

Referencias Waterway
1,5 HP: 310-2450
2,0 HP: 310-2460
2,5 HP: 310-2470
3,0 HP: 310-2480
